攪拌器的類型
　　　主要有下列幾種：

　　①旋槳式攪拌器　由2～3片推進式螺旋槳葉構成(圖2)，工作轉速較高,葉片外緣的圓周速度一般為5～15m/s。旋槳式攪拌器主要造成軸向液流，產生較大的循環量，適用于攪拌低粘度 (＜2Pa·s)液體、乳濁液及固體微粒含量低于10％的懸浮液。攪拌器的轉軸也可水平或斜向插入槽內，此時液流的循環回路不對稱，可增加湍動，防止液面凹陷。

　?、跍u輪式攪拌器　由在水平圓盤上安裝2～4片平直的或彎曲的葉片所構成（圖3）。槳葉的外徑、寬度與高度的比例，一般為20:5:4，圓周速度一般為 3～8m/s。渦輪在旋轉時造成高度湍動的徑向流動，適用于氣體及不互溶液體的分散和液液相反應過程。被攪拌液體的粘度一般不超過25Pa·s。

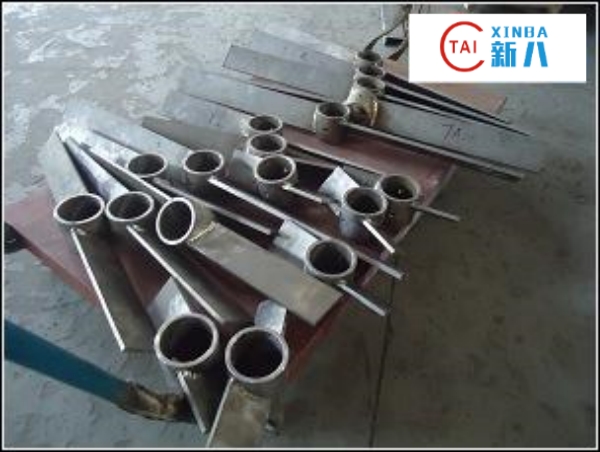

　　③槳式攪拌器　有平槳式和斜槳式兩種。平槳式攪拌器由兩片平直槳葉構成。槳葉直徑與高度之比為 4～10,圓周速度為1.5～3m/s，所產生的徑向液流速度較小。斜槳式攪拌器（圖4）的兩葉相反折轉45°或60°，因而產生軸向液流。槳式攪拌器結構簡單，常用于低粘度液體的混合以及固體微粒的溶解和懸浮。

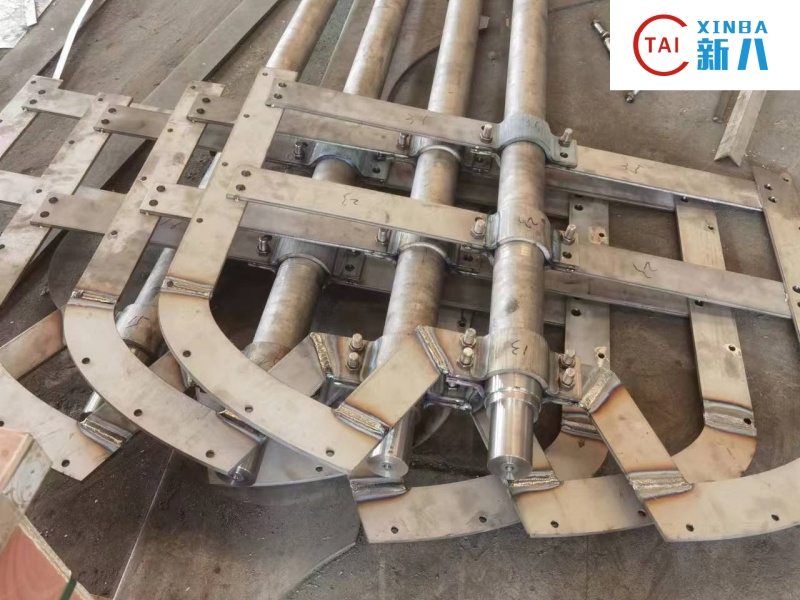

　　④錨式攪拌器　槳葉外緣形狀與攪拌槽內壁要一致（圖5），其間僅有很小間隙,可清除附在槽壁上的粘性反應產物或堆積于槽底的固體物，保持較好的傳熱效果。槳葉外緣的圓周速度為0.5～1.5m/s,可用于攪拌粘度高達 200Pa·s的牛頓型流體和擬塑性流體（見粘性流體流動。唯攪拌高粘度液體時，液層中有較大的停滯區。

　　⑤螺帶式攪拌器　螺帶的外徑與螺距相等(圖6),專門用于攪拌高粘度液體(200～500Pa·s)及擬塑性流體，通常在層流狀態下操作。

　　⑥磁力攪拌器 Corning數字式加熱器帶有一個閉路旋鈕來監控與調節攪拌速度。 微處理器自動調節馬達動力去適應水質、粘性溶液與半固體溶液。

　?、叽帕訜釘嚢杵?Corning數字式加熱攪拌器帶有可選的外部溫度控制器 (Cat. No. 6795PR) ，他們還可以監控與控制容器中的溫度。

鈦攪拌器功率

　　　攪拌器向液體輸出的功率P,按下式計算：

　　P＝Kd5N3ρ

　　式中K為功率準數，它是攪拌雷諾數Rej(Rej=d2Nρ/μ)的函數；d和N 分別為攪拌器的直徑和轉速；ρ和μ分別為混合液的密度和粘度。對于一定幾何結構的攪拌器和攪拌槽,K與Rej的函數關系可由實驗測定，將這函數關系繪成曲線，稱為功率曲線（圖7）。

　　攪拌器的類型、尺寸及轉速，對攪拌功率在總體流動和湍流脈動之間的分配都有影響。一般說來，渦輪式攪拌器的功率分配對湍流脈動有利，而旋槳式攪拌器對總體流動有利。對于同一類型的攪拌器來說，在功率消耗相同的條件下，大直徑、低轉速的攪拌器，功率主要消耗于總體流動，有利于宏觀混合。小直徑、高轉速的攪拌器，功率主要消耗于湍流脈動，有利于微觀混合。攪拌器的放大是與工藝過程有關的復雜問題，至今只能通過逐級經驗放大，根據取得的放大判據，外推至工業規模。
